用途：ShuttleSoft穿梭池水生動物行為觀測系統由行為分析軟件、穿梭池、彩色攝像機、水環境控制組件等組成，穿梭池由兩個相聯通的活動池組成，水生動物可自由在兩個池中穿梭，通過靜態（對兩個活動池設置不同的水環境）或動態（對兩個活動池的水環境參數設置一個差值，其中一個活動池設為“INCR”，另一個為“DECR”，水生動物進入“INCR”則水環境參數增高，進入“DECR”則降低。）兩種模式來觀測研究水生動物對溶解氧、溫度、電導率、濁度、鹽分、pH/pCO2等環境條件的喜好或規避行為。還可用于研究分析水生動物對于食物、趨避劑等的選擇和喜好或趨避情況，彩色攝像機和行為分析軟件可以在線即時分析動物的活動距離、停留時間、移動速度及穿梭池中水環境參數。

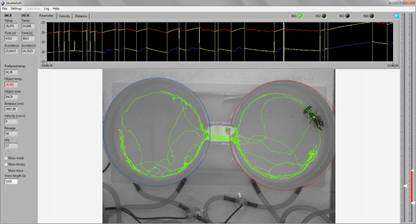

分析軟件：
| 功能 |
在線即時分析動物的活動距離、停留時間、移動速度及穿梭池中水環境參數 |
| 支持操作系統 |
Windows 7 |
| 電腦要求 |
內存2GB以上，CPU雙核2.4GHz以上，USB接口3~5個、顯示器分辨率1024×768 |

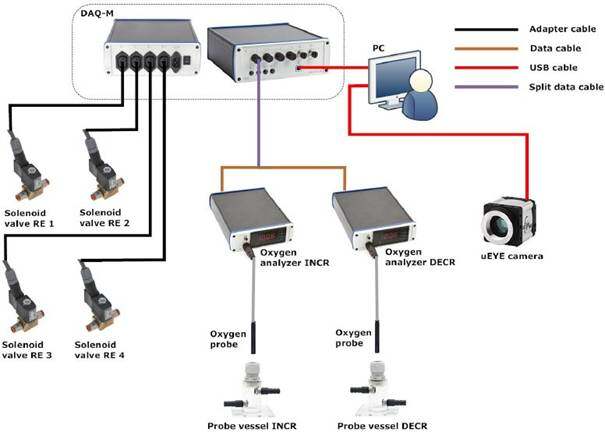

溶解氧控制組件：
| DAQ-M數據采集器 |
圖示 |
|
| 供電 |
110/230VAC，50/60Hz |
|
| 電腦接口 |
USB2.0（兼容1.1） |
|
| 分辨率 |
14位 |
|
| 模擬輸入 |
8×0~10VDC |
|
| 模擬輸出 |
2×0~10VDC |
|
| 信號噪音 |
62 dB |
|
| 頻率 |
1000 Hz |
|
| 數字繼電器 |
8×110/230VAC（2A） |
|
| 尺寸 |
210×200×74毫米 |
|
| 重量 |
1.2公斤 |
|
| USB2.0工業彩色攝像機 |
圖示 |
|
| 像素 |
130萬像素 |
|
| 視頻速率 |
最高20幀/秒（1280×1024像素） |
|
| 通訊接口 |
USB 2.0 |
|
| 傳感器 |
CMOS 1/3”（4.8×3.6毫米） |
|
| 鏡頭接口 |
C型 |
|
| 防護等級 |
IP30 |
|
| 重量 |
65克 |
|
| OXY-REG單通道氧分析儀 |
圖示 |
|
| 供電 |
21.6~253 VAC，50~60Hz或19.2~300 VDC |
|
| 通道數量 |
1個 |
|
| 輸入范圍 |
0~50 mV |
|
| 分辨率 |
22位 |
|
| 信號噪音 |
60 dB |
|
| 頻率 |
2.25 Hz |
|
| 輸入范圍 |
0~5V |
|
| 繼電器電壓 |
21.6~253 VAC，50~60Hz或19.2~300 VDC |
|
| 最大繼電器電流 |
2A（110~230V），1A（24VDC） |
|
| MINI-DO溶解氧電極 |
圖示 |
|
| 尺寸 |
直徑15毫米×長度90毫米 |
|
| 類型 |
%氧飽和度 |
|
| 輸出 |
在100%氧飽和度時約25mV |
|
| 流量需求 |
典型1厘米/秒，依賴氧和溫度 |
|
| 電纜 |
標準3米，可延長 |
|
| 測量范圍 |
0~200%空氣飽和 |
|
| 精度 |
典型優于測量值的±1%，依賴校準精度 |
|
| 重復性 |
典型優于測量值的±0.5% |
|
| 響應時間 |
T90 (90%的終端數值)是<20秒 |
|

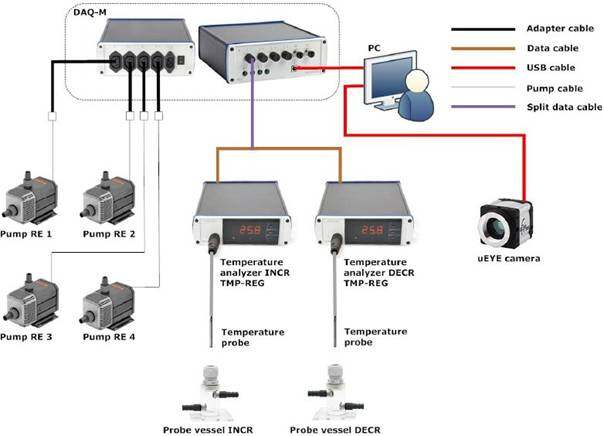

溫度控制組件：
| DAQ-M數據采集器 |
圖示 |
|
| 供電 |
110/230VAC，50/60Hz |
|
| 電腦接口 |
USB2.0（兼容1.1） |
|
| 分辨率 |
14位 |
|
| 模擬輸入 |
8×0~10VDC |
|
| 模擬輸出 |
2×0~10VDC |
|
| 信號噪音 |
62 dB |
|
| 頻率 |
1000 Hz |
|
| 數字繼電器 |
8×110/230VAC（2A） |
|
| 尺寸 |
210×200×74毫米 |
|
| 重量 |
1.2公斤 |
|
| USB2.0工業彩色攝像機 |
圖示 |
|
| 像素 |
130萬像素 |
|
| 視頻速率 |
最高20幀/秒（1280×1024像素） |
|
| 通訊接口 |
USB 2.0 |
|
| 傳感器 |
CMOS 1/3”（4.8×3.6毫米） |
|
| 鏡頭接口 |
C型 |
|
| 防護等級 |
IP30 |
|
| 重量 |
65克 |
|
| TMP-REG單通道溫度監測儀 |
圖示 |
|
| 供電 |
21.6~253 VAC，50~60Hz或19.2~300 VDC |
|
| 通道數量 |
1個 |
|
| 輸入范圍 |
RTD |
|
| 分辨率 |
22位 |
|
| 信號噪音 |
60 dB |
|
| 頻率 |
2.25 Hz |
|
| 輸入范圍 |
0~5V |
|
| 繼電器電壓 |
21.6~253 VAC，50~60Hz或19.2~300 VDC |
|
| 最大繼電器電流 |
2A（110~230V），1A（24VDC） |
|
| Pt-100溫度探頭 |
圖示 |
|
| 測量范圍 |
-40~+180℃ |
|
| 測量精度 |
±0.15℃ |
|
| 電纜長度 |
3米 |
|
| 探頭材質 |
不銹鋼 |
|

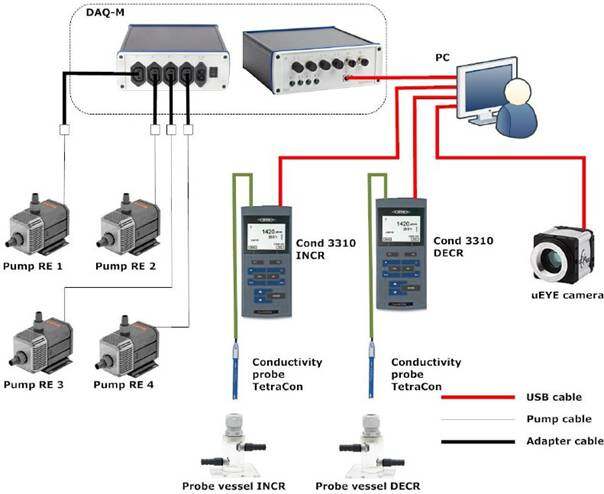

鹽分控制組件：
| DAQ-M數據采集器 |
圖示 |
|
| 供電 |
110/230VAC，50/60Hz |
|
| 電腦接口 |
USB2.0（兼容1.1） |
|
| 分辨率 |
14位 |
|
| 模擬輸入 |
8×0~10VDC |
|
| 模擬輸出 |
2×0~10VDC |
|
| 信號噪音 |
62 dB |
|
| 頻率 |
1000 Hz |
|
| 數字繼電器 |
8×110/230VAC（2A） |
|
| 尺寸 |
210×200×74毫米 |
|
| 重量 |
1.2公斤 |
|
| USB2.0工業彩色攝像機 |
圖示 |
|
| 像素 |
130萬像素 |
|
| 視頻速率 |
最高20幀/秒（1280×1024像素） |
|
| 通訊接口 |
USB 2.0 |
|
| 傳感器 |
CMOS 1/3”（4.8×3.6毫米） |
|
| 鏡頭接口 |
C型 |
|
| 防護等級 |
IP30 |
|
| 重量 |
65克 |
|
| WTW Cond 3310電導率讀數表 |
圖示 |
|
| 電導率 |
0.00~1000mS/cm ±0.5%v.Mw；0.000~1.999 μS/cm，K=0.01cm-1；0.00~19.99 μS/cm，K=0.01cm-1 |
|
| 專用電阻 |
0.00~20 Mohm cm |
|
| 鹽分 |
0.0~70.0（根據IOT） |
|
| TDS |
1~1999 mg/L，199.9 g/L |
|
| 溫度 |
-5.0~+105℃ ±0.1℃ |
|
| 自動讀數 |
自動/手動 |
|
| 傳感器插口 |
8針 |
|
| 校準 |
單點 |
|
| 參考溫度 |
20℃/25℃ |
|
| 溫度補償 |
無，nIF，0.000~10.00%/K |
|
| 校準存儲 |
5個校準數值 |
|
| 顯示 |
LCD背光顯示屏 |
|
| 數據存儲容量 |
手動200/自動5000 |
|
| 數據記錄 |
手動/時間控制 |
|
| 通訊接口 |
USB |
|
| 供電 |
4節1.5V五號電池或4節1.2V鎳氫電池 |
|
| 電量 |
最大800小時，帶背光時為150小時 |
|
| WTW TetraCon 325電導率電極 |
圖示 |
|
| 電極材質 |
石墨 |
|
| 桿身材質 |
環氧樹脂 |
|
| 桿身長度 |
120毫米 |
|
| 電極常數 |
K=0.491 cm-1 |
|
| 直徑 |
15.3毫米 |
|
| 電纜長度 |
1.5米 |
|
| 測量范圍 |
1 μS/cm~2 S/cm |
|
| 溫度范圍 |
0~100℃ |
|
| 浸入深度 |
36/120毫米 |
|

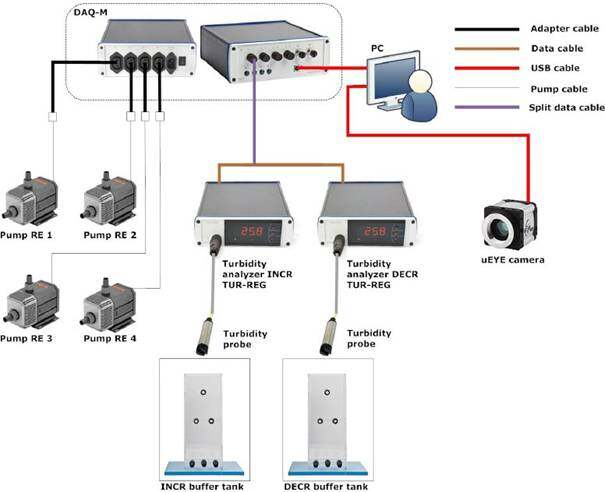

濁度控制組件：
| DAQ-M數據采集器 |
圖示 |
|
| 供電 |
110/230VAC，50/60Hz |
|
| 電腦接口 |
USB2.0（兼容1.1） |
|
| 分辨率 |
14位 |
|
| 模擬輸入 |
8×0~10VDC |
|
| 模擬輸出 |
2×0~10VDC |
|
| 信號噪音 |
62 dB |
|
| 頻率 |
1000 Hz |
|
| 數字繼電器 |
8×110/230VAC（2A） |
|
| 尺寸 |
210×200×74毫米 |
|
| 重量 |
1.2公斤 |
|
| USB2.0工業彩色攝像機 |
圖示 |
|
| 像素 |
130萬像素 |
|
| 視頻速率 |
最高20幀/秒（1280×1024像素） |
|
| 通訊接口 |
USB 2.0 |
|
| 傳感器 |
CMOS 1/3”（4.8×3.6毫米） |
|
| 鏡頭接口 |
C型 |
|
| 防護等級 |
IP30 |
|
| 重量 |
65克 |
|
| 濁度分析儀 |
圖示 |
|
| 探頭尺寸 |
直徑0.8厘米×長度21.6厘米 |
|
| 測量范圍 |
0~50 NTU |
|
| 精度 |
全量程的1% |
|
| 讀表分辨率 |
24位 |
|
| 輸出 |
0~5 V DC |
|
| 原理 |
濁度計帶修正 |
|
| 工作電壓 |
10~36V DC（傳感器），100~240V（儀器） |
|
| 預熱時間 |
5秒 |
|
| 傳感器工作溫度 |
-10~+50℃ |
|
| 傳感器外殼材質 |
306不銹鋼，聚甲醛樹脂、聚醚護套電纜 |
|
| 傳感器最大耐壓 |
30 PSI |
|
| 傳感器光源 |
近紅外LED（880 nm） |
|

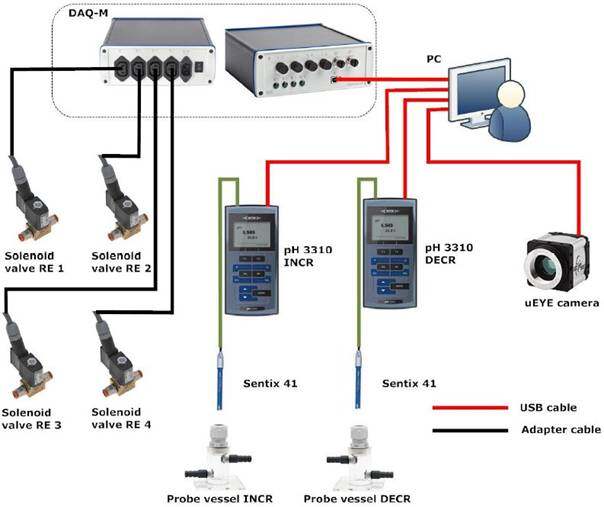

pH/pCO2控制組件：
| DAQ-M數據采集器 |
圖示 |
|
| 供電 |
110/230VAC，50/60Hz |
|
| 電腦接口 |
USB2.0（兼容1.1） |
|
| 分辨率 |
14位 |
|
| 模擬輸入 |
8×0~10VDC |
|
| 模擬輸出 |
2×0~10VDC |
|
| 信號噪音 |
62 dB |
|
| 頻率 |
1000 Hz |
|
| 數字繼電器 |
8×110/230VAC（2A） |
|
| 尺寸 |
210×200×74毫米 |
|
| 重量 |
1.2公斤 |
|
| USB2.0工業彩色攝像機 |
圖示 |
|
| 像素 |
130萬像素 |
|
| 視頻速率 |
最高20幀/秒（1280×1024像素） |
|
| 通訊接口 |
USB 2.0 |
|
| 傳感器 |
CMOS 1/3”（4.8×3.6毫米） |
|
| 鏡頭接口 |
C型 |
|
| 防護等級 |
IP30 |
|
| 重量 |
65克 |
|
| WTW pH 3310讀數表 |
圖示 |
|
| pH量程 |
-2.0~19.9 ±0.1 pH、2.00~19.99 ±0.01 pH、2.000~19.999 ±0.005 pH、 |
|
| mV量程 |
±1200.0 mV ±0.3 mV、±（2500±1）mV |
|
| 溫度 |
-5.0~105.0℃ ±0.1℃ |
|
| 自動讀數 |
自動/手動 |
|
| 傳感器插頭 |
DIN/4毫米香蕉插頭 |
|
| 校準 |
1、2、3、4、5點WTW技術，DIN，NIST 16緩沖組 |
|
| 校準存儲 |
5個校準數值 |
|
| 顯示 |
LCD背光顯示屏 |
|
| 數據存儲容量 |
手動200/自動5000 |
|
| 數據記錄 |
手動/時間控制 |
|
| 通訊接口 |
USB |
|
| 供電 |
4節1.5V五號電池或4節1.2V鎳氫電池 |
|
| 電量 |
最大1000小時，帶背光時為150小時 |
|
| WTW SenTix 41 pH電極 |
圖示 |
|
| 測量范圍 |
0~14 pH |
|
| 工作溫度 |
0~80℃ |
|
| 參比電解質 |
凝膠 |
|
| 膜形狀 |
圓柱形 |
|
| 膜電阻 |
<1 GΩ（25℃） |
|
| 膜片 |
纖維 |
|
| 桿體材質 |
改性聚苯醚 |
|
| 桿體長度 |
120毫米±1 |
|
| 桿體直徑 |
12毫米±0.5 |
|
| 溫度傳感器 |
內置NTC（30 KΩ） |
|
| 連接口 |
固定電纜 |
|
| 電極電纜 |
1米長 |
|
| 電極插頭 |
DIN插頭+香蕉插頭 |
|
穿梭池：
| 穿梭池 |
圖示 |
|
| 容積 |
22升 |
|
| 尺寸 |
300×300毫米 |
|
| 高度 |
150毫米 |
|
| 過道尺寸 |
50×75毫米 |
|
| 占地尺寸 |
700×325毫米 |
|
| 管徑 |
1.125毫米 |
|
| 供電 |
230V |
|
| 材質 |
磨砂蛋白色亞克力 |
|
| 蓋子 |
3毫米透明亞克力 |
|
| 穿梭池 |
圖示 |
|
| 容積 |
52升 |
|
| 尺寸 |
400×400毫米 |
|
| 高度 |
200毫米 |
|
| 過道尺寸 |
65×100毫米 |
|
| 占地尺寸 |
925×425毫米 |
|
| 管徑 |
1.125毫米 |
|
| 供電 |
230V |
|
| 材質 |
磨砂蛋白色亞克力 |
|
| 蓋子 |
3毫米透明亞克力 |
|
| 穿梭池 |
圖示 |
|
| 容積 |
80升 |
|
| 尺寸 |
500×500毫米 |
|
| 高度 |
250毫米 |
|
| 過道尺寸 |
75×100毫米 |
|
| 占地尺寸 |
1130×530毫米 |
|
| 管徑 |
1.27毫米 |
|
| 供電 |
230V |
|
| 材質 |
磨砂蛋白色亞克力 |
|
| 蓋子 |
3毫米透明亞克力 |
|
產地：丹麥
