GP2數據采集器

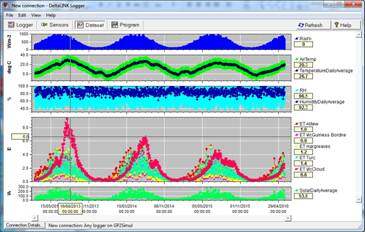

用途：GP2數據采集器是一款12通道數據采集器，具有易于使用、功能多、兼顧耐用和性能可靠等特點。可以記錄大多數類型的傳感器，可以接受電壓、電阻、電流、電位、電橋、計數、頻率和數字狀態輸入。配套的DeltaLINK軟件可以幫助用戶設置記錄間隔、傳感器類型、閾值、單位等其他功能。

GP2數據采集器

特點：
·彈性控制輸出；
·卓越的模擬信號測量精度；
·強大的腳本編輯功能；
·具有虛擬通道；
·帶有程序模擬器功能；
·數據可視化。

應用領域：
·要求高的研究項目；
·環境監測；
·灌溉控制；
·PID控制應用。

GP2數據采集器

技術規格：

模擬通道

差分電壓（最大12個通道）；單端電壓（共用接地，最大24個通道）；2芯電阻（最大24個通道）；3芯電阻（最大12個通道）；電橋或電位傳感器（最大12個通道）；溫度傳感器（最大12個通道，2芯熱敏電阻最大24個）

溫度傳感器

熱敏電阻（2k和10k型）；熱敏電阻（J、K和T型）

數字通道

4個數字輸入；快速計數或頻率（30kHz，最大2個通道）；慢速計數或頻率（100Hz，最大2個通道）；數字狀態（邏輯電平/開路集電極/開關閉合，最大4個通道）

WET傳感器

1個通道，可測量土壤水分、溫度和電導率

輸入保護

所有輸入端提供±15VDC或24VAC持續保護，包括電池反極性

傳感器激發

標稱3V參考，+5V和+12V穩定或5~10.5V（電池或外部供電），用戶選擇

記錄可選

單獨讀數、統計、合計、積分、風向、矢量平均、陣風、風向圖、條件式記錄

記錄間隔

1秒~24小時，每個通道可單獨設定。采樣速率典型>16通道/秒

計算測量

用戶無限制可使用代數和三角函數計算配置的虛擬通道

存儲容量

4MB閃存，典型可存儲250萬讀數

長期穩定性

<±0.02%/年

輸入阻抗

0.8~3.8GΩ

共模范圍

+3V~-2.5V

共模抑制比

>70dB

控制

2個繼電器輸出，可擴展到6個繼電器輸出，閉鎖SPST繼電器額定1A、24VAC、32V DC用于供電的傳感器，控制外部設備或提供報警

內部供電

6節AA堿性堅持，典型可使用30萬次讀數

外部供電

10~15VDC，2A通過螺旋式接線柱或網絡電纜

休眠電流

典型<60μA+每個30μA 數字輸入低保持

喚醒電流

<10mA+任何電流提供到傳感器

通訊

RS-232串口，115.2k波特

組網

最大7個GP2通過100米電纜組網電纜

使用環境

工作溫度-20~+60℃，防雨外殼，IP65防護等級，內置干燥劑

尺寸

225×185×75毫米

重量

1公斤

模擬通道

輸入范圍

精度

噪音

工作溫度在+25℃

工作溫度在-20~+60℃

電壓

差分或單端①

±23mV②

0.017%+10μV

0.084%+24μV

2.0μV

±185mV

0.013%+12μV

0.075%+28μV

2.5μV

-1.4~+1.5V

0.007%+87μV

0.043%+122μV

25μV

-0.17~+2.7V

熱電偶③

0~+70℃

0.39℃

0.79℃

0.05℃

電橋傳感器④

±7.5mV/V***

0.042%+3μV

0.090%+11μV

1.5μV/V

±62mV/V

0.038%+6μV

0.057%+16μV

2μV/V

電位計⑤

0~1

0.036%+0.00004

0.057%+0.00008

0.00002

電阻

2芯

1KΩ

0.056%+12Ω

0.18%+16.7Ω

0.15Ω

9KΩ

0.052%+12Ω

0.17%+16.9Ω

0.2Ω

135KΩ

0.041%+16Ω

0.13%+21.6Ω

1.0Ω

3芯

1KΩ

0.064%+0.3Ω

0.21%+0.3Ω

0.15Ω

9KΩ

0.060%+0.4Ω

0.20%+0.5Ω

0.2Ω

135KΩ

0.048%+4.2Ω

0.15%+5.2Ω

1.0Ω

熱敏電阻⑥

2k，-20~+60℃

0.05℃

0.08℃

<0.01℃

10k，-20~+60℃

0.04℃

0.09℃

<0.01℃

①單端電壓測量容易受到接地電流引起的額外偏移誤差
②可選擇自適應量程/固定量程
③冷結點溫度測量等溫接線柱，響應<0.1℃/℃/小時
④mV/1V激發
⑤比率計
⑥3芯電阻測量

產地：英國
