用途：DL2e土壤水分水勢監測系統是一套穩定可靠的土壤水分、水勢測定系統，精確地監測田地中水分運移情況，廣泛應用于SPAC子系統、田間土壤水分特征曲線、水土侵蝕及保持性研究等領域。整套系統由數據采集器、土壤水分傳感器、土壤水勢傳感器、電源供應部件、安裝支架和防水機箱等構成。可以實現實時記錄田間土壤水分含量及相應水勢值，為研究人員提供第一手田間數據資料。
技術規格：
| DL2e數據采集器 |
|
| 測量通道 |
標準15個差分模擬通道或30個單端模擬通道，最大可擴展到60個差分模擬通道或60個單端模擬通道，2個數字通道，2個電源輸出通道（1A,24V） |
| 存儲容量 |
標準128K，可擴展到256K |
| 分辨率 |
12位 |
| 采樣間隔 |
1、5、10、30秒，1、5、10、30分鐘或1、2、4、12、24小時，每個通道可單獨設定采樣記錄間隔，可記錄數據的平均值，最小值和最大值，每秒鐘能采集10個通道 |
| 記錄類型 |
電壓、電流、阻抗、記數、頻率、通信狀況等數據 |
| 工作電源 |
7-15V DC（6個堿性5號電池可提供50萬次讀數或24小時鍵盤/通訊操作） |
| 工作溫度 |
-20~+60℃，IP65防水等級 |
| 尺寸 |
280 x 220 x 140mm |
| 重量 |
2.7kg |
| 顯示 |
LCD |
| 按鍵 |
觸摸按鍵操作，可查看當前工作狀態 |
| 通訊端口 |
標準RS232 |
| 供電方式 |
可選干電池、蓄電池、太陽能以及交流電源轉換器等多種供電方式 |
| 軟件 |
Windows界面 |
| 數據傳輸距離 |
可根據用戶需要選擇合適的傳輸方案，支持RS232、RS422、RS485、GSM |
土壤溫度傳感器：
| ST1土壤溫度傳感器 |
圖示 |
|
| 測量范圍 |
-50~+150℃ |
|
| 精度 |
±0.2℃ |
|
| 尺寸 |
長度125mm×直徑4.8mm |
|
| 標準電纜長度 |
5米 |
|
| ST2高精度熱敏傳感器傳感器 |
圖示 |
|
| 測量范圍 |
-50~+150℃ |
|
| 精度 |
±0.1℃ |
|
| 尺寸 |
長度125mm×直徑4.8mm |
|
| 標準電纜長度 |
5米 |
|
| ST3密封熱敏傳感器 |
圖示 |
|
| 測量范圍 |
-20~+80℃ |
|
| 精度 |
±0.1℃ |
|
| 尺寸 |
長度125mm×直徑4.8mm |
|
| 標準電纜長度 |
5米 |
|
| SP1 Pt100溫度傳感器 |
圖示 |
|
| 測量范圍 |
-20~+300℃ |
|
| 精度 |
±0.6℃ |
|
| 尺寸 |
長度125mm×直徑4.8mm |
|
| 標準電纜長度 |
5米 |
|
| MT2快速反應溫度傳感器 |
圖示 |
|
| 測量范圍 |
-50~+150℃ |
|
| 精度 |
±0.1℃ |
|
| 尺寸 |
直徑2.5mm |
|
| 標準電纜長度 |
5米 |
|
| 測量對象 |
適用于測量花瓣、樹葉溫度 |
|
| MT3柔韌性迷你熱敏傳感器 |
圖示 |
|
| 測量范圍 |
0~+120℃ |
|
| 精度 |
±0.1℃ |
|
| 尺寸 |
長度100mm×直徑2mm |
|
| 標準電纜長度 |
5米 |
|
| STK1 K型熱敏傳感器 |
圖示 |
|
| 測量范圍 |
-50~+250℃ |
|
| 精度 |
±1.5℃ |
|
| 尺寸 |
長度125mm×直徑4.8mm |
|
| 標準電纜長度 |
5米 |
|
土壤水分傳感器：
| ML2x土壤水分傳感器 |
圖示 |
|
| 測量參數 |
土壤體積含水量（m3.m-3或%vol） |
|
| 測量范圍 |
最佳精度量程是0.05~0.6 m3.m-3；全量程是0.0~1.0 m3.m-3 |
|
| 精度 |
使用測量的土壤類型進行專業標定后：±0.01 m3.m-3（0~40℃），±0.02 m3.m-3（40~70℃），使用默認的常規土壤標定后：±0.05 m3.m-3（0~70℃）， |
|
| 土壤鹽分誤差 |
0.0~250mS.m-1，每變化1mS.m-1為<-0.001 m3.m-3；250~2000 mS.m-1無變化意義 |
|
| 測量土壤體積 |
大于95%的情況測量的是直徑4厘米×6厘米長的圓柱體（約75cm3）,以探針為中心 |
|
| 工作環境 |
可以長時間埋在各種土壤中，防護等級IP68 |
|
| 穩定時間 |
1~5秒，依賴精度需要 |
|
| 反應時間 |
優于0.5秒，感應99%的變化 |
|
| 循環工作時間 |
100%（可連續的工作） |
|
| 接口 |
輸入電壓：5~15V DC；耗電：典型19mA，最大23mA；輸出信號：約0~1V DC（0.0~0.5 m3.m-3） |
|
| 外殼材質 |
PVC |
|
| 探針材質 |
不銹鋼 |
|
| 電纜長度 |
標準5米，最大可以延長到100米 |
|
| 重量 |
約350克，帶5米電纜 |
|
| SM300土壤水分溫度傳感器 |
圖示 |
|
| 土壤水分含量 |
|
|
| 測量精度 |
±2.5%（實驗室標定后） |
|
| 測量范圍 |
0~50%可保證精度；最大可達到100%但是會降低測量精度 |
|
| 鹽分范圍 |
50~1000ms/m |
|
| 溫度范圍 |
0~60℃可保證精度 |
|
| 輸出 |
0~1.0V差分 |
|
| 感應區域 |
約55×70mm直徑 |
|
| 土壤溫度 |
||
| 精度 |
±0.5℃ |
|
| 測量范圍 |
0~40℃可保證測量精度 |
|
| 輸出 |
電阻5.8~28KΩ（10K精密電阻） |
|
| 常規 |
||
| 供電 |
5~14V，1秒約18mA |
|
| 防護等級 |
IP68 |
|
| 尺寸 |
143×40毫米直徑 |
|
| 重量 |
100克 |
|

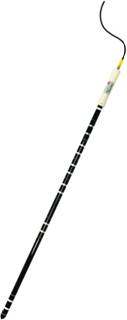

| PR2/4土壤剖面水分探頭 |
圖示 |
|
| 探測深度 |
10、20、30、40厘米 |
|
| 測量 |
土壤體積含水量(m3.m-3 或%vol) |
|
| 量程 |
0~0.4 m3.m-3 保證精度，0~1 m3.m-3 全量程 |
|
| 精度 |
±0.04 m3.m-3(0~+40℃)針對土壤進行特殊標定；±0.06 m3.m-3(0~+40℃)使用通用的標定曲線 |
|
| 鹽分影響 |
50~400ms/m (孔隙水電導率) |
|
| 測量點測量范圍 |
探點直徑10cm，上下高度高5cm 的圓柱體樣土壤決定的了測量值95％的靈敏度，所以在這個圓柱體積內不能有金屬、石頭和根系，以免影響測量結果 |
|
| 工作環境 |
0~+40℃保證精度指標，-20~+70℃可操作范圍 |
|
| 防護等級 |
IP67 |
|
| 反應時間 |
1秒 |
|
| 供電 |
最小：5.5V DC (2米纜線時)，7.5V DC (100米纜線)；最大：15V DC |
|
| 功耗 |
<80mA |
|
| 輸出 |
4個模擬電壓值：0~1V 對應0~60m3.m-3 |
|
| 纜線 |
屏蔽9芯線，標配5米纜線，和M12(IP68 接頭)，可選延長電纜：5米、10米、25米，最長100米 |
|
| 材質 |
聚碳酸脂和不銹鋼 |
|
| 尺寸 |
長度750毫米×直徑25.4毫米 |
|
| 重量 |
0.6公斤 |
|
| PR2/6土壤剖面水分探頭 |
圖示 |
|
| 探測深度 |
10、20、30、40、60、100厘米 |
|
| 測量 |
土壤體積含水量(m3.m-3 或%vol) |
|
| 量程 |
0~0.4 m3.m-3 保證精度，0~1 m3.m-3 全量程 |
|
| 精度 |
±0.04 m3.m-3(0~+40℃)針對土壤進行特殊標定；±0.06 m3.m-3(0~+40℃)使用通用的標定曲線 |
|
| 鹽分影響 |
50~400ms/m (孔隙水電導率) |
|
| 測量點測量范圍 |
探點直徑10cm，上下高度高5cm 的圓柱體樣土壤決定的了測量值95％的靈敏度，所以在這個圓柱體積內不能有金屬、石頭和根系，以免影響測量結果 |
|
| 工作環境 |
0~+40℃保證精度指標，-20~+70℃可操作范圍 |
|
| 防護等級 |
IP67 |
|
| 反應時間 |
1秒 |
|
| 供電 |
最小：5.5V DC (2米纜線時)，7.5V DC (100米纜線)；最大：15V DC |
|
| 功耗 |
<120mA |
|
| 輸出 |
6個模擬電壓值：0~1V 對應0~60m3.m-3 |
|
| 纜線 |
屏蔽9芯線，標配5米纜線，和M12(IP68 接頭)，可選延長電纜：5米、10米、25米，最長100米 |
|
| 材質 |
聚碳酸脂和不銹鋼 |
|
| 尺寸 |
長度1350毫米×直徑25.4毫米 |
|
| 重量 |
0.9公斤 |
|
土壤水勢傳感器：
| EQ15平衡式土壤水勢傳感器 |
圖示 |
|
| 測量范圍 |
0~-1500 kPa（0~-15巴） |
|
| 測量精度 |
±10 kPa（0~-100 kPa），讀數±10%（-100~-1500 kPa） |
|
| 適用溫度 |
工作溫度0~40℃，存放溫度-30~+70℃，可留置于凍土中 |
|
| 適用土壤 |
非鹽性土壤(土壤溶液的電導率<1 mS/cm) |
|
| 電源 |
5~15V DC，每次測量最大消耗23 mA×5秒 |
|
| 輸出 |
模擬式輸出100~800 mV |
|
| 尺寸 |
長度17厘米×寬4厘米×高2厘米，須插入土壤的為前端的7.5厘米 |
|
| 重量 |
350克（不含電纜） |
|
| 標準電纜長度 |
長度5米，可延長到100米 |
|
| 材質 |
不銹鋼外殼，全密封 |
|
| T4土壤水勢傳感器 |
圖示 |
|
| 測量范圍 |
+100 kPa~-85 kPa |
|
| 精度 |
±0.5 kPa |
|
| 工作溫度 |
0~+50℃ |
|
| 輸出 |
1 mV/kPa |
|
| 供電 |
精密10.6V DC，約1.3mA |
|
| 防護等級 |
IP68 |
|
| 樣品體積 |
和土壤相關 |
|
| 陶瓷頭尺寸 |
直徑24毫米×長度60毫米 |
|
| 張力計管尺寸 |
直徑25毫米×長度10~200厘米可選 |
|
| 電纜 |
1.5米，4針M12插頭 |
|
| T4R土壤水勢傳感器 |
圖示 |
|
| 測量范圍 |
+100 kPa~-85 kPa |
|
| 精度 |
±0.5 kPa |
|
| 工作溫度 |
0~+50℃ |
|
| 輸出 |
1 mV/kPa |
|
| 供電 |
精密10.6V DC，約1.3mA |
|
| 防護等級 |
IP68 |
|
| 樣品體積 |
和土壤相關 |
|
| 陶瓷頭尺寸 |
直徑24毫米×長度60毫米 |
|
| 張力計管尺寸 |
直徑25毫米×長度10~200厘米可選 |
|
| 電纜 |
1.5米，4針M12插頭 |
|
| 注水 |
外部注水 |
|
| T5土壤水勢傳感器 |
圖示 |
|
| 測量范圍 |
+100 kPa~-85 kPa |
|
| 精度 |
±0.5 kPa |
|
| 工作溫度 |
0~+50℃ |
|
| 輸出 |
1 mV/kPa |
|
| 供電 |
精密10.6V DC，約1.3mA |
|
| 防護等級 |
IP68 |
|
| 樣品體積 |
和土壤相關 |
|
| 陶瓷頭尺寸 |
直徑5毫米 |
|
| 張力計管尺寸 |
長度2~20厘米可選 |
|
| 電纜 |
1.5米，4針M12插頭 |
|
| T5x土壤水勢傳感器 |
圖示 |
|
| 測量范圍 |
+100 kPa~-160 kPa |
|
| 精度 |
±0.5 kPa |
|
| 工作溫度 |
0~+50℃ |
|
| 輸出 |
1 mV/kPa |
|
| 供電 |
精密10.6V DC，約1.3mA |
|
| 防護等級 |
IP68 |
|
| 樣品體積 |
和土壤相關 |
|
| 陶瓷頭尺寸 |
直徑5毫米 |
|
| 張力計管尺寸 |
長度2~20厘米可選 |
|
| 電纜 |
1.5米，4針M12插頭 |
|
| EQ2土壤水勢傳感器 |
圖示 |
|
| 測量范圍 |
0~-1000 kPa |
|
| 測量精度 |
±10 kPa（0~-100 kPa），讀數±10%（-100~-1000 kPa） |
|
| 鹽度工作范圍 |
50~400 mS/m |
|
| 工作溫度 |
0~+40℃ |
|
| 輸出 |
約0.15~0.55V差分 |
|
| 供電 |
5~15V DC，1秒約20 mA（最小5.5V帶100米電纜） |
|
| 防護等級 |
IP68 |
|
| 樣品體積 |
和土壤相關 |
|
| 尺寸 |
長度220毫米×40毫米 |
|
| 重量 |
0.6公斤 |
|
